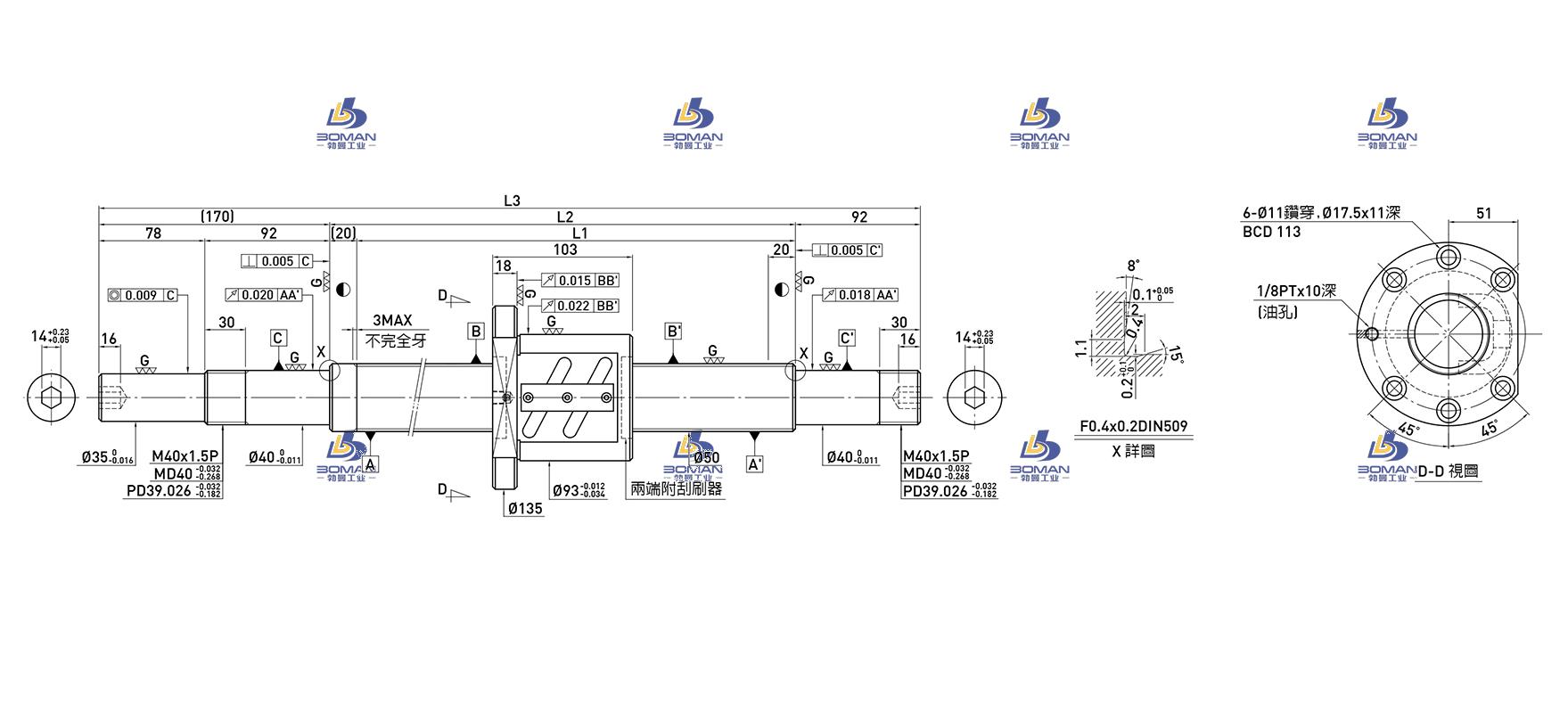

HIWIN上银 R50-10B1-OFSW-780-1062-0.018 上银滚珠丝杠丝母结构图
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 单螺母偏移预紧插管型OFSW
- 类型:
- 属性: HIWIN上银 R50-10B1-OFSW-780-1062-0.018 上银滚珠丝杠丝母结构图，-HIWIN上银 R50-10B1-OFSW-780-1062-0.018 上银滚珠丝杠丝母结构图-HIWIN上银 R50-10B1-OFSW-780-1062-0.018 上银滚珠丝杆怎么样 上银导轨丝杠，是一种高精度线性运动装置。它由铝合金轨道和钢制导轨组成，具有卓越的刚性和耐磨性。无论是工业机械、机器人还是数控设备，都离不开银导轨丝杠的支持和推动。它为机械的运动提供了平稳而精确的导向，确保了设备的高效运行。银导轨丝杠在各个行业都发挥着重要的作用，尤其是在高速、高精度的应用中更是不可或缺的关-HIWIN上银 R50-10B1-OFSW-780-1062-0.018 上银滚珠丝杠丝母结构图--HIWIN上银 R50-10B1-OFSW-780-1062-0.018 上银滚珠丝杠丝母结构图-
HIWIN上银 R50-10B1-OFSW-780-1062-0.018 上银滚珠丝杠丝母结构图 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 50 |
|
| 导程 | 10 |
|
| 丝杠轴底径 | 44.91 |
|
| 滚珠节圆直径 | 51.4 |
|
| 钢球直径 | 6.35 |
|
| 精度等级 | 5 |
|
| 螺母直径 | 93 |
|
| 法兰直径 | 135 |
|
| 螺母长度 | 103 |
|
| 螺母安装 | PCD | 113 |
| 额定动负载 | CaN | 3263 |
| 额定静负载 | C0aN | 8835 |
| 有效圈数 | 2.5x1 |
|
| 轴向间隙 | 0 |
|
| 最大行程 | 650 |
|
| 丝杠全长 | 1062 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 单位重量 | kg |
